非接觸式IC卡基礎知識 |
| |
|
| |
|
| |
|
|
|
|
|
|
|
|

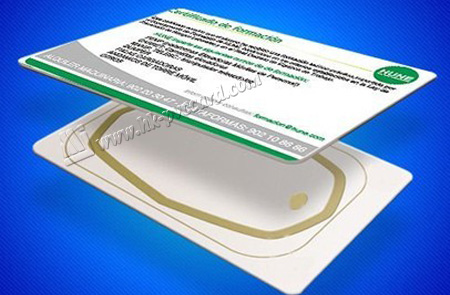

非接觸式IC卡又稱射頻卡，感應卡，由IC芯片、感應天線組成，封裝在一個標準的PVC卡片內，芯片及天線無任何外露部分。是世界上最近幾年發展起來的一項新技術，它成功的將射頻識別技術和IC卡技術結合起來，解決了無源(卡中無電源)和免接觸這一難題，是電子器件領域的一大突破。卡片在一定距離範圍(通常為5—10cm)靠近讀寫器表面，通過無線電波的傳遞來完成數據的讀寫操作。
1.非接觸式IC卡與讀寫器之間通過無線電波來完成讀寫操作。二者之間的通訊頻為13.56MHZ。非接觸性IC卡本身是無源卡，當讀寫器對卡進行讀寫操作是，讀寫器發出的信號由兩部分疊加組成：一部分是電源信號，該信號由卡接收後，與本身的L/C產生一個瞬間能量來供給芯片工作。另一部分則是指令和數據信號，指揮芯片完成數據的讀取、修改、儲存等，並返回信號給讀寫器,完成一次讀寫操作。讀寫器則一般由單片機，專用智能模塊和天線組成，並配有與PC的通訊接口，打印口，I/O口等，以便應用於不同的領域。
2.非接觸式智能卡內部分區
非接觸式智能卡內部分為兩部分:系統區(CDF)和用戶區(ADF)
系統區：由卡片製造商和系統開發商及發卡機構使用。
用戶區：用於存放持卡人的有關數據信息。
3.與接觸式IC卡相比較，非接觸式卡具有以下優點:
(1)可靠性高非接觸式IC卡與讀寫器之間無機械接觸，避免了由於接觸讀寫而產生的各種故障。例如:由於粗暴插卡，非卡外物插入，灰塵或油污導致接觸不良造成的故障。此外，非接觸式IC卡表面無裸露芯片，無須擔心芯片脫落，靜電擊穿，彎曲損壞等問題，既便於卡片印刷，又提高了卡片的使用可靠性。
(2)操作方便
由於非接觸通訊，讀寫器在10CM範圍內就可以對卡片操作，所以不必插撥卡，非常方便用戶使用。非接觸式卡使用時沒有方向性，卡片可以在任意方向掠過讀寫器表面，既可完成操作，這大大提高了每次使用的速度。
(3)防衝突
非接觸式IC卡中有快速防衝突機制，能防止卡片之間出現數據干擾，因此，讀寫器可以「同時」處理多張非接觸式IC卡。這提高了應用的並行性，無形中提高系統工作速度。
(4)可以適合於多種應用
非接觸式IC卡的序列號是唯一的，製造廠家在產品出廠前已將此序列號固化，不可再更改。非接觸式IC卡與讀寫器之間採用雙向驗證機制，即讀寫器驗證IC卡的合法性，同時IC卡也驗證讀寫器的合法性。
非接觸式IC卡在處理前要與讀寫器之間進行三次相互認證，而且在通訊過程中所有的數據都加密。此外，卡中各個扇區都有自己的操作密碼和訪問條件。
非接觸式IC卡的存儲器結構特點使它一卡多用，能運用於不同系統，用戶可根據不同的應用設定不同的密碼和訪問條件。
(5)加密性能好
非接觸式IC卡由IC芯片，感應天線組成，並完全密封在一個標準PVC卡片中，無外露部分。非接觸式IC卡的讀寫過程，通常由非接觸式IC卡與讀寫器之間通過無線電波來完成讀寫操作。
組成：一部分是電源信號，該信號由卡接收後，與其本身的L/C產生諧振，產生一個瞬間能量來供給芯片工作。另一部分則是結合數據信號，指揮芯片完成數據、修改、存儲等，並返回給讀寫器。由非接觸式IC卡所形成的讀寫系統，無論是硬件結構，還是操作過程都得到了很大的簡化，同時借助於先進的管理軟件，可脫機的操作方式，都使數據讀寫過程更為簡單。
4.常用的非接觸式IC卡芯片型號是：NXP(Philips) mifare 1 S50，mifare 1 S70，mifare ultralight，mifare desfire， T5557，T5567，T5577， FM11RF08， ISSI S70，EM4100，EM4102，TK4100，TK4102，GEN2 6C，I-CODE-2， TI， HID..等等。
更多關於非接觸式智能卡的知識，請點擊這裡下載PPT文檔。 |
|
| |
|
|
