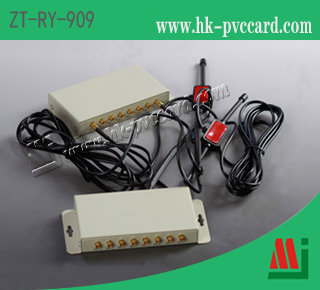

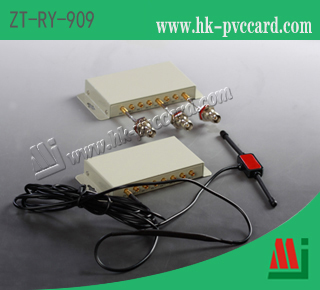

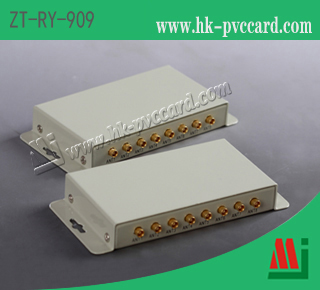

ZT-RY-909是一款高性能的UHF超高頻智能分支器，完全自主知識產權設計，結合專有的智能識別算法，可以實現多達32個子分支器和256路天線的任意接入，並且能夠實時提供當前天線連接情況，從而完成將UHF讀寫器的一路射頻切換到最多256路天線中任意一個輸出。可用於聯網和在實時物品級資產跟蹤智能貨架中分配RFID天線以及電子標籤貨架及其應用當中。

 > 完全自主知識產權設計；
 > 頻率範圍支持860～960MHz；
 > 物理連接簡潔，子分支器無需額外的取電路線，復用射頻傳輸用同軸電纜線與主分支器實現取電、通訊；
 > 上電自動查詢子分支器和天線的接入狀態，並且支持動態更新當前連接情況；
 > 8個MCX輸出接口，每個接口支持4級子分支器級聯，也可作為天線接口接入天線。每個子分支器最多可接入8個天線，故一個主分支器輸出接口可以連接多達32個天線；
 > 最多支持256路天線切換，且天線切換速度小於100ms；
 > 射頻輸入端到天線端的射頻傳輸線上距離可達10m以上；
 > 低功耗設計，單＋9V電源供電；
 > 支持RS232和TCPIP網絡等用戶接口；
 > 高可靠設計，滿足嚴苛工作環境要求；
 > 尺寸：高度200mm × 寬度105mm × 厚度28mm (主分支器)，重量 1.2 kg；
 > 尺寸：高度125mm × 寬度59mm × 厚度17mm (子分支器)，重量 230 g。

主分支器接口

 1．電源接口DC JACK

系號	符號	描述
Central	PWR	正9V電源
Outer	GND	地

 2．串行通訊接口RS232 （DB9 Female）

系號	符號	描述
1	Output1	保留
2	Output2	RS232串行數據輸出
3	Output3	RS232串行數據輸入
4	Output4	保留
5	Output5	信號地
6	Output6	保留
7	Output7	保留
8	Output8	保留
9	TGIN	保留

 3．TCP/IP (10M/100M) 網絡接口RJ45
 4．MCX（Female）射頻輸出接口 OUT1～OUT8
 5．SMA (Female) 射頻輸入接口 RFIN
 6．指示燈

系號	符號	描述
1	LED1	切換天線指示
2	LED2	電源指示

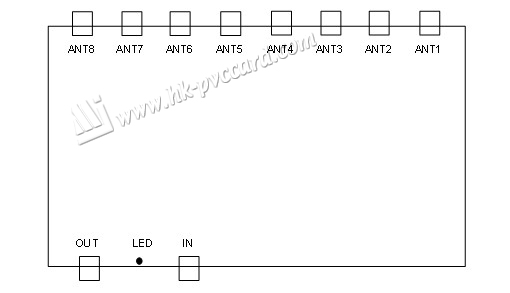

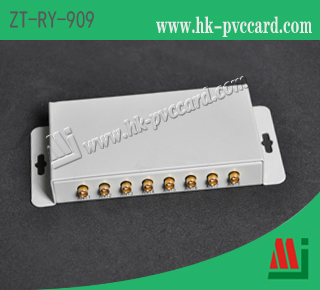

子分支器接口

 1．MCX射頻輸入接口 IN
 2．MCX射頻級聯接口 OUT
 3．MCX天線接口 ANT1～ANT88
 4．子分支器通訊指示燈 LED

電特性
 > 極限參數

項目	符號	數值	單位
電源電壓	VCC	16	V
工作溫度	TOPR	-10～+55	℃
存儲溫度	TSTR	-20～+75	℃

 > 規格
         除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下

項目	符號	最小	典型	最大	單位
電源電壓	VCC	7	9	40	V
工作電流	IC	170	200	300	mA
工作頻率	FREQ	860		960	MHz
有效距離	Pout			36	dBm

   * 有效距離取決於協議，標籤和環境。


資料下載
  軟件開發工具包 : ZT-RY-909
