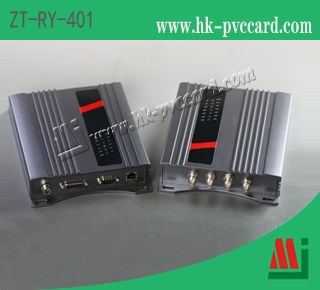

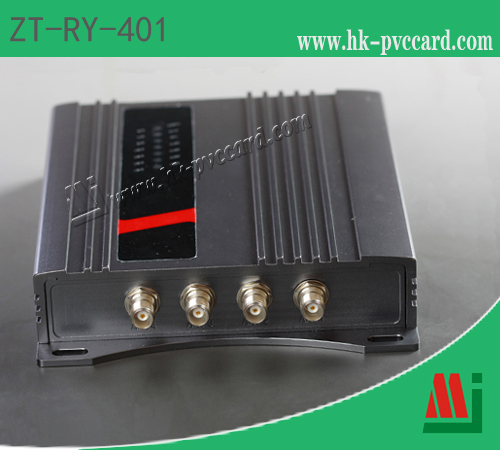

分體式多通道超高頻讀寫器 (產品型號:ZT-RY-401) |
| |
|
| |
|
| |
|
| |
 |
| |
|
| |
 |
| |
|
| |
ZT-RY-401是一款高性能的UHF超高頻電子標籤讀寫器，完全自主知識產權設計，結合專有的高效信號處理算法，在保持高識讀率的同時，實現對電子標籤的快速讀寫處理，可廣泛應用於物流、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
FEATURES
> 完全自主知識產權設計；
> 充分支持符合ISO18000-6B、EPC CLASS1 G2標準的電子標籤；
> 先進的標籤防碰撞處理算法，高識讀率；
> 工作頻率902～928MHz(可以按不同國家或地區要求調整)；
> 以廣譜跳頻(FHSS)或定頻發射方式工作；
> 輸出功率: 最大30dBm（可調）；
> 4個外接TNC天線接口；
> 支持主動方式、應答方式、掃瞄方式等多種工作模式；
> 低功耗設計，單＋9V電源供電；
> 支持RS232、RS485和TCP/IP網絡等多種用戶接口；
> 內置蜂鳴器和指示燈；
> 高可靠設計，滿足嚴苛工作環境要求；
> 尺寸： 高度230mm × 寬度170mm × 厚度40mm，重量：2.2kg；

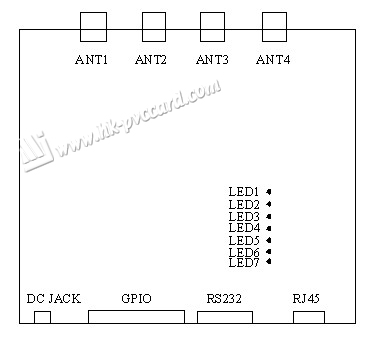

接口
1．電源接口DC JACK
| 系號 |
符號 |
描述 |
| Central |
PWR |
正9V電源 |
| Outer |
GND |
地 |
2．通用輸入輸出接口GPIO （DB15 Female）
系號 |
符號 |
描述 |
1 |
Output1 |
通用輸出口1 |
2 |
Output2 |
通用輸出口2 |
3 |
Output3 |
通用輸出口3 |
4 |
Output4 |
通用輸出口4 |
5 |
Output5 |
通用輸出口5 |
6 |
Output6 |
通用輸出口6 |
7 |
Output7 |
通用輸出口7 |
8 |
Output8 |
通用輸出口8 |
9 |
TGIN |
觸發輸入端（內部通過10k電阻上拉到+5V） |
10 |
R+ |
RS485接口R+端 |
11 |
R- |
RS485接口R-端 |
12 |
GND |
信號地 |
13 |
NO |
內置繼電器常開端 |
14 |
NC |
內置繼電器常閉端 |
15 |
CM |
內置繼電器公共端 |
3．串行通訊接口RS232 （DB9 Male）
| 系號 |
符號 |
描述 |
| 1 |
NC |
保留 |
| 2 |
TXD |
General Output2 |
| 3 |
RXD |
General Output3 |
| 4 |
NC |
保留 |
| 5 |
GND |
信號地 |
| 6 |
NC |
保留 |
| 7 |
NC |
保留 |
| 8 |
NC |
保留 |
| 9 |
NC |
保留 |
4．TCPIP網絡接口RJ45
5．TNC天線接口 ANT1～ANT4
6．指示燈 LED1～LED7
| 系號 |
符號 |
描述 |
| 1 |
LED1 |
天線1工作指示 |
| 2 |
LED2 |
天線2工作指示 |
| 3 |
LED3 |
天線3工作指示 |
| 4 |
LED4 |
天線4工作指示 |
| 5 |
LED5 |
檢測到標籤指示 |
| 6 |
LED6 |
讀寫器工作指示 |
| 7 |
LED7 |
電源指示 |
電特性
> 極限參數
| 項目 |
符號 |
數值 |
單位 |
| 電源電壓 |
VCC |
16 |
V |
| 工作溫度 |
TOPR |
-10～+55 |
℃ |
| 存儲溫度 |
TSTR |
-20～+75 |
℃ |
> 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+9V工作條件下
| 項目 |
符號 |
最小 |
典型 |
最大 |
單位 |
| 電源電壓 |
VCC |
8 |
9 |
12 |
V |
| 工作電流 |
IC |
|
600 |
1500 |
mA |
| 工作頻率 |
FREQ |
902 |
|
928 |
MHz |
* 有效距離取決於協議，標籤和環境。
資料下載
軟件開發工具包 : ZT-RY-401
|
|
| |
|
