產品型號 |

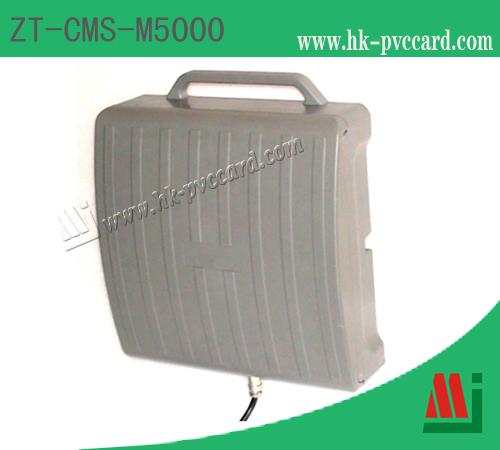

ZT-CMS-M5000 |
技術參數
1.工作環境 |
1）抗干擾和防雷設計,滿足工業環境要求。
2). 使用溫度：-40℃～+80℃。
3). 保存溫度：-60℃～+80℃。
4）抗電磁干擾：10V/m 0.1-1000MHz AM調幅電磁波。 |
主要注技術參數
1. 電氣特徵 |
參數 |
規格 |
電 源 |
+9V to +12V DC (MAX 1000mA) |
通信接口 |
RS485接口 波特率：2400-38400，通訊檢錯CRC16循環冗余校驗 |
可靠性 |
MTBF ≥ 70000 小時 |
使用壽命 |
15 年 |
| 2. 微波鏈路特性 |
參數 |
規格 |
信號調製方式 |
GFSK |
工作頻率 |
2.4 ~ 2.45 GHz |
接收靈敏度 |
≤-93dBm(可用發命令的方式進行調整) |
天線極化 |
垂直 |
識別範圍 |
全向範圍 |
微波通訊距離 |
2 ~ 50M |
微波通訊檢錯 |
CRC16循環冗余校驗 |
通訊加密 |
按客戶要求 |
位誤碼率/B.E.R |
10-7 |
| 3. 主要性能參數 |
> ZT-CMS-M5000 閱讀器是專用於RFID的識別和編程；
> 採用DC9V～12V/1000mA的供電可以在4秒內同時識別100張卡；
> 閱讀的最遠距離是 5 ～ 50m，寫卡的最遠距離是2 ～ 15 m；
> 能識別移動速度200公里/小時以內快速移動的電子標籤；
> 工作的頻率在2.4GHz-2.5GHz ISM微波段；
> 數據速率是1Mbps，射頻功率是-20dBm～0dBm且可調，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作環境的接受靈敏度是-90dBm；
> 支持協議：用戶指定協議；
> 通過串口發命令的方式調節閱讀器的接收距離. 異步通訊速率2400BPS-38400BPS。 |
| 4. 產品特徵 |
> 防衝突性: 先進的防碰撞技術，可同時識別100個/秒以上標識。
> 高速度: 最高識別速度可達200公里/小時。
> 安全性: 加密算法與認證，確保數據安全，防止鏈路竊聽與數據破解。
> 方向性: 可實現有方向性和無方向性的識別。
> 高可靠: -40℃-85℃，防衝擊。
> 成本性: 全部採用0.18uM的芯片，成本更低。
> 傳輸性: 低頻和高頻均是全球開放微波頻段，無須申請和付費。
> 高抗干擾性: 對現場各種干擾源無特殊要求。 |
工作原理
1. 結構組成 |
| 閱讀器主要由無線接收器、天線、數據處理模塊等功能模塊組成。閱讀器通信線路斷開，閱讀器仍可按中心站的定義獨立工作，將各種數據信息存在閱讀器中。 |
| 4. 工作原理 |
| 有源標識卡不斷主動向外發出無線電信號（1秒鐘發送3次，該發送功率可以根據用戶要求進行修改），並且能夠傳很遠的距離，該無線信號是有編碼的，每個標識卡的編碼是唯一的。標識卡發出的無線信號如果是在閱讀器的有效測量距離內，則該無線信號通過閱讀器上的天線被閱讀器接收並解碼，然後可以通過RS485接口將信息發送給管理系統或其他監控系統。 |
| 1.讀頭的接線說明 |
RS485 接口
棕色： 電源正極
黑色： 電源負極
黃色： RS485A
藍色： RS485B
A.
接天線。在閱讀器的天線接頭接上天線，有全向天線和定向天線可供選擇
B.
電腦與閱讀器的連接。利用串口線和RS232-RS485轉換器，串口線一端接到電腦主機上，一端接到轉換器與之匹配的端口上，轉換器的另一端上有黃色和藍色兩根引線，它們分別與RS485接口線內部的黃、藍兩條信號線相對應連接，即連接RS485Ａ和RS485B。
C.
接通電源。RS485接口線內的另外兩根線是電源線，棕色是電源正極，黑色是電源負極，通過電源插孔接上9～12V的直流穩壓電源（注意：電源是內正外負，千萬不要接反，否則可能會導致產品損壞）。
D.
當接通電源時，閱讀器上的電源指示燈會亮，而且是長亮。若在閱讀器的識別範圍內沒有有源電子標籤，即閱讀器沒有識別對像時，閱讀器的信號指示燈也會長亮；若在其識別範圍內存在有源電子標籤，則信號指示燈會不停的閃爍，同時閱讀器會發出聲響。
E.
各部分都連接好之後，閱讀器便能讀到其識別範圍內的電子標籤內的數據信息，此時，通過我公司提供的配套軟件就可以瀏覽到這些信息，從而實現監控、考勤、跟蹤、定位、管理等功能。 |
| 2.主要功能說明 |
ZT-CMS-M5000 閱讀器主要實現的功能有：
1). 設備工作狀態指示
2). 能夠正確、快速讀取與其匹配的有源電子標籤
3). 讀到標籤內的信息後先保存到閱讀器中，掉電後會丟失
4). 讀到標籤後能夠通過指示燈、蜂鳴器、狀態信號燈來通知用戶
5). 讀到標籤後能夠通過RS232 / RS485 / Wiegand-26 / Wiegand-34等方式傳送到主機
6). RS232 / RS485 / Wiegand-26 / Wiegand-34的通訊速度可以設置
6). 讀取標籤的距離可以設置
7). 讀取同一張標籤的間隔時間是可以設置
8). 標籤主動上傳的速度是可以設置 |
| 3. 產品列表 |
| 名稱 |
數量 |
備註 |
| ZT-CMS--M5000 礦用閱讀器 |
1 |
|
| 電源適配器 |
1 (韋根產品不提供) |
|
| 支架 |
1 |
|
| RS232/RS485 轉換器 |
1 |
可選 |
| 串行線路 |
1 |
可選 |
|
| 使用注意事項 |
1.保持標籤表面的乾燥。
2.不要將其放在金屬較多的地方。
3.不要將其放在密閉的空間內。
4.不要放在有腐蝕性物品附近。
5.請在其正常的工作溫濕度下使用。
6.檢修不得隨意更改產品元器件的參數，規格，型號。
7.標籤可以淋雨，但是不要將標籤浸泡水中。 |
| 應用領域 |
隧道人員考勤定位系統
煤礦井下人員考勤定位系統
礦山井下人員考勤定位系統
廠區人員車輛出入定位系統
建築工地 城市地鐵不刷卡考勤定位系統 |
