產品型號 |

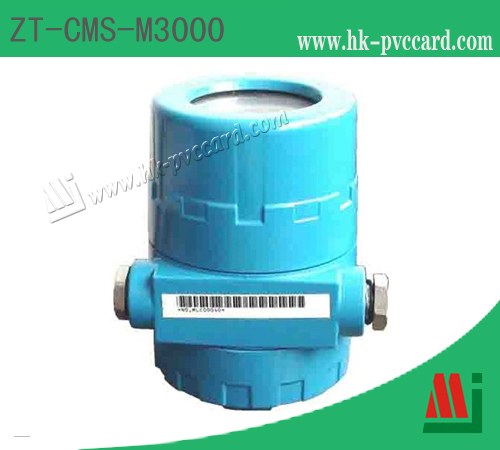

ZT-CMS-M3000 |
產品說明 |
該產品具有其他類似產品優越的防爆防水功能，完美的鋼殼設計，以抵抗高強度下降和振動。突出的讀寫RFID技術，80米同時識別200個標籤。無需開外殼，可直接通過發命令的方式調節距離。
該閱讀器由24V的直流供電，性能穩定、工作可靠，信號傳輸能力強，使用壽命長達15年，防爆防水，適用於易燃易爆場合以及石油化工行業使用。
閱讀器的組成包括：無線接收單元，數據處理模塊，直流電源，天線。
下載: ZT-CMS-M3000 簡介文件 |
技術參數
1.工作環境 |
1） 工作溫度：-40℃ ～ +80℃
2） 工作濕度：小於85％
3） 存儲溫度：-40℃ ～ +80℃
4） 震動：10～2000Hz，15g 三個軸
5） 自由跌落：1000mm混凝地面，每個面2次；
6） 抗電磁干擾：10V/m 0.1～1000MHz AM調幅電磁波 |
主要注技術參數
1. 電氣特徵 |
參數 |
規格 |
電 源 |
+9V到+12V DC（MAX 1000mA） |
通信接口 |
TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，波特率：2400-38400，通訊檢錯CRC16循環冗余校驗 |
可靠性 |
MTBF≥70000小時 |
使用壽命 |
15 年 |
| 2. 微波鏈路特性 |
參數 |
規格 |
信號調製方式 |
GFSK |
工作頻率 |
2.4 ～ 2.45 GHz |
接收靈敏度 |
≤-93dBm(可用發命令的方式進行調整) |
天線極化 |
垂直 |
識別範圍 |
定向識別（若需定向可選擇定向天線） |
微波通訊距離 |
≤ 80M |
微波通訊檢錯 |
CRC16循環冗余校驗 |
通訊加密 |
按客戶要求 |
位誤碼率/B.E.R |
10-7 |
| 3. 主要性能參數 |
> ZT-CMS-M3000 閱讀器是專用於RFID的識別和編程；
> 採用DC9V～12V/1000mA的供電可以同時識別200張卡；
> 識別的最遠距離是80m（正常的距離是0～50米，50～80米的距離要另外配置天線）；
> 識別方向為全向/定向（由用戶自選）；
> 能識別移動速度200公里/小時以內快速移動的電子標籤；
> 工作的頻率在2.4GHz-2.5GHz ISM微波段；
> 數據速率是1Mbps，射頻功率是-20dBm～0dBm且可調，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作環境的接受靈敏度是-90dBm；
> 支持協議：用戶指定協議；
> 開發接口與其他設備連接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，異步通訊速率2400BPS-38400BPS（訂貨前請指定好接口方式）；
> 通過發命令的方式調節閱讀器的接收距離。 |
| 4. 產品特徵 |
> 支持RS485/CAN總線方式與上位機通訊；
> 加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解；
> 使用頻道隔離技術，多個設備互不干擾；
> 先進的防碰撞技術，支持多標籤讀寫；
> 可配置微波模塊工作方式，發射功率可調；
> 可兼容客戶提供的卡。 |
| 技術說明 |
| ZT-CMS-M3000 閱讀器是為易燃易爆場合以及石油化工等行業而專門設計的安全型結構，外殼是鋁制材料，顏色為藍色，閱讀器重量為2.5千克，尺寸為115*175mm (圓柱形)。安裝方式，採用將閱讀器平放或者掛在牆上及其它標桿上。 |
| 1.讀頭的接線說明 |
其中:
棕線:+24V
黑線:GND
黃色: RS485A + / CAN +
藍色: RS485B-/CAN-
另外，該閱讀器有三個指示燈：
紅燈——信號指示燈
黃燈——RS485發射信號指示燈
綠燈——RS485接收信號指示燈
A.
接天線。在閱讀器的天線接頭接上天線，有全向天線和定向天線可供選擇。
B.
電腦與閱讀器的連接。利用串口線和RS232-RS485轉換器，串口線一端接到電腦主機上，一端接到轉換器與之匹配的端口上，轉換器的另一端上有黃色和藍色兩根引線，它們分別與RS485接口線內部的黃、藍兩條信號線相對應連接，即連接RS485Ａ和RS485B。
C.
接通電源。RS485接口線內的另外兩根線是電源線，棕色是電源正極，黑色是電源負極，通過電源插孔接上24V的直流穩壓電源（注意：電源是內正外負，千萬不要接反，否則可能會導致產品損壞）。
D.
當接通電源時，閱讀器的紅燈會亮，說明閱讀器可以開始工作了。當閱讀器讀到與其匹配的有源電子標籤時，紅燈會不停的閃爍，也就是說閱讀器在正常的工作狀態下，紅燈會不停的閃爍。當閱讀器向外發射信號時，黃燈會亮，不發射時，黃燈不亮，不停發射，黃燈就會不停閃爍；同理，當閱讀器接收信號時，綠燈會亮，不接收時，綠燈不亮，不停接收，綠燈就會不停閃爍。
E.
各部分都連接好之後，閱讀器便能讀到其識別範圍內的電子標籤內的數據信息，此時，通過我公司提供的配套軟件就可以瀏覽到這些信息，從而實現監控、考勤、跟蹤、定位、管理等功能。 |
| 2.主要功能說明 |
ZT-CMS-M3000 防爆閱讀器主要實現的功能有：
1). 設備工作狀態指示
2). 能夠正確、快速讀取與其匹配的有源電子標籤
3). 讀到標籤內的信息後先保存到閱讀器中，掉電後會丟失。
4). 讀到標籤後能夠通過指示燈、蜂鳴器、狀態信號燈來通知用戶
5). 讀到標籤後能夠通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/ Wiegand-34/USB/GPRS方式傳送到上位機（用戶可以配置不同的轉換器）
6). RS232、RS485通信速率可以設置
7). 讀取標籤的距離可以設置
8). 讀取同一張標籤的間隔時間是可以設置
9). 標籤主動上傳的速度是可以設置 |
| 3. 產品列表 |
| 名稱 |
數量 |
備註 |
| ZT-CMS--M3000 防爆閱讀器 |
1 |
|
| 電源適配器 |
1 (韋根產品不提供) |
|
| 支架 |
1 |
|
| RS232/RS485 轉換器 |
1 |
可選 |
| 串行線路 |
1 |
可選 |
|
組成原理
1. 結構組成 |
| 閱讀器主要由無線接收器、天線、數據處理模塊等功能模塊組成。閱讀器通信線路斷開，閱讀器仍可按中心站的定義獨立工作，將各種數據信息存在閱讀器中。 |
| 2. 工作原理 |
| 有源標識卡不斷主動向外發出無線電信號（1秒鐘發送3次，該發送功率可以根據用戶要求進行修改），並且能夠傳很遠的距離，該無線信號是有編碼的，每個標識卡的編碼是唯一的。標識卡發出的無線信號如果是在閱讀器的有效測量距離內，則該無線信號通過閱讀器上的天線被閱讀器接收並解碼，然後可以通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/ Wiegand-34/USB/GPRS接口將信息發送給管理系統或其他監控系統。 |
| 使用注意事項 |
1.ZT-CMS系列閱讀器一般通過RS485(或RS232)數據接口與控制器或計算機連接，進行數據交換。閱讀器既可以主動也可以被動對電子標籤進行讀取操作，我們會向客戶提供SDK開發包，用戶可以做應用軟件的開發。
2.使用閱讀器配套的SDK軟件，調用API函數對閱讀器進行操作。ZT-CMS系列閱讀器與PC機具體的RS485（或RS232）通信協議（含命令包格式、返回包格式、錯誤代碼約定、協議使用等）、SDK軟件（含組成、數據定義、函數定義等）的使用以及標籤內存的分配等內容，請參閱配套光盤的相關內容。
3.閱讀器工作溫度為：-40℃～+80℃。因此，在寒冷的地區和季節使用本閱讀器時，應該注意在閱讀器正式使用前20分鐘提前開機預熱，以確保閱讀器的正常運行。
4.當閱讀器在讀取標籤時會向外輻射微波功率，此時人員無須與其保持一定距離，因為本閱讀器採用超低功耗，對人體無輻射作用，更健康、更安全。
5.建議測試時，在閱讀器前方至少50米之內不要有任何物體遮擋；持卡時，請將手指接觸卡的兩邊邊緣，面對線極化天線時，應該根據相應極化方向水平或垂直持卡，以保證閱讀效果。
6.安裝時，請嚴格按照我們的使用說明書來安裝，以保證良好的讀取效果。
7.要求使用我們的電源適配器。 |
| 應用領域 |
廠區人員車輛設備出入定位管理系統
停車場車輛免伸手（Hand Free）出入控制；
燃氣管線、變壓設備智能檢修
倉庫電力設備巡檢；
煤礦井下人員定位管理系統
機動車電子牌照自動識別系統；
高速公路ETC電子收費系統；
公交車進出站「標桿」自動管理系統；
家校通學生出入校平安短信系統；
重要會議和活動的人員會議報道系統
企事業單位人員出入自動考取系統；
城市寵物追蹤和管理；
野生動物追蹤和管理；
動物園管理；
倉庫電力設備巡檢；
燃氣管線、變壓設備智能檢修；
高附加值產品追蹤；
工廠生產線工序管理；
倉儲托盤等容器追蹤和管理；
海運、水運、公路和鐵路中的集裝箱運輸。 |
