產品型號 |

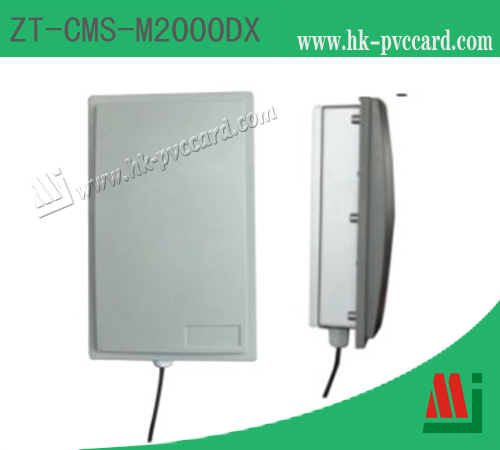

ZT-CMS-M2000DX |
產品說明 |
ZT-CMS-M2000DX 定向閱讀器具備的優越抗干擾和防雷設計，既能用於一般的生活環境，也能完全適應工業環境要求，可以很輕鬆的對多種電子標籤進行「讀寫」操作，完全滿足客戶對RFID產品的一般需求。無需開外殼，可直接通過發命令的方式調節距離。
該閱讀器由9～12V的直流供電，性能穩定、工作可靠，信號傳輸能力強，使用壽命長達15年，能夠滿足惡劣的工業環境。
ZT-CMS-M2000DX 閱讀器的領先技術、全工業性設計和出眾的性價比使得其在車輛、 物流和人員追蹤識別等領域具有優秀的競爭優勢，並為客戶創造新的價值。
閱讀器的組成包括：無線接收單元，數據處理模塊，直流電源，天線。
下載: ZT-CMS-M2000DX 簡介文件 |
技術參數
1.工作環境 |
1）抗干擾和防雷設計,滿足工業環境要求。
2). 使用溫度：-40℃～+80℃。
3). 保存溫度：-60℃～+80℃。
4）抗電磁干擾：10V/m 0.1-1000MHz AM調幅電磁波。 |
主要注技術參數
1. 電氣特徵 |
參數 |
規格 |
電 源 |
+9V到+12V DC（MAX 1000mA） |
通信接口 |
TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，波特率：2400-38400，通訊檢錯CRC16循環冗余校驗 |
可靠性 |
MTBF≥70000小時 |
使用壽命 |
15 年 |
| 2. 微波鏈路特性 |
參數 |
規格 |
信號調製方式 |
GFSK |
工作頻率 |
2.4 ～ 2.45 GHz |
接收靈敏度 |
≤3dBm(可用發命令的方式進行調整) |
天線極化 |
垂直 |
識別範圍 |
定向識別（若需定向可選擇定向天線） |
微波通訊距離 |
≤ 80M |
微波通訊檢錯 |
CRC16循環冗余校驗 |
通訊加密 |
按客戶要求 |
位誤碼率/B.E.R |
10-7 |
| 3. 主要性能參數 |
> ZT-CMS-M2000DX 閱讀器是專用於RFID的識別和編程；
> 採用DC9V～12V/1000mA的供電可以同時識別200張卡；
> 識別的最遠距離是80m（正常的距離是0～50米，50～80米的距離要另外配置天線）；
> 識別方向為全向/定向（由用戶自選）；
> 能識別移動速度200公里/小時以內快速移動的電子標籤；
> 工作的頻率在2.4GHz-2.5GHz ISM微波段；
> 數據速率是1Mbps，射頻功率是-20dBm～0dBm且可調，最大峰值功率1毫瓦；
> 在-40℃-85℃的工作環境的接受靈敏度是-90dBm；
> 支持協議：用戶指定協議；
> 開發接口與其他設備連接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34，異步通訊速率2400BPS-38400BPS（訂貨前請指定好接口方式）；
> 通過發命令的方式調節閱讀器的接收距離。 |
| 4. 產品特徵 |
> 支持TTL232/RS232/RS485/Wiegand-26/ Wiegand-34方式與上位機通訊；
> 加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解；
> 使用頻道隔離技術，多個設備互不干擾；
> 先進的防碰撞技術，支持多標籤讀寫；
> 可配置微波模塊工作方式，發射功率可調；
> 可兼容客戶提供的卡。 |
| 技術說明 |
| ZT-CMS-M2000DX 定向閱讀器是為工業環境而設計的防干擾防雷的安全型結構，外殼是鋁制材料，顏色一般為白色（可調），閱讀器重量為2.5千克，尺寸為320* 200*120mm。安裝方式，採用將閱讀器平放或者掛在牆上及其它標桿上。 |
| 1. 主要功能說明 |
ZT-CMS-M2000DX 定向閱讀器主要實現的功能有：
1). 設備工作狀態指示
2). 能夠正確、快速讀取與其匹配的有源電子標籤
3). 讀到標籤內的信息後先保存到閱讀器中，掉電後會丟失。
4). 讀到標籤後能夠通過指示燈、蜂鳴器、狀態信號燈來通知用戶
5). 讀到標籤後能夠通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/Wiegand-34/USB/GPRS方式傳送到上位機（用戶可以配置不同的轉換器）
6). RS232、RS485通信速率可以設置
7). 讀取標籤的距離可以設置
8). 讀取同一張標籤的間隔時間是可以設置
9). 標籤主動上傳的速度是可以設置 |
| 2. 產品列表 |
| 名稱 |
數量 |
備註 |
| ZT-CMS-M2000DX 定向閱讀器 |
1 |
|
| 電源適配器 |
1（韋根產品不提供） |
|
| 全向天線 |
1 |
|
| 支架 |
1 |
|
| 定向天線 |
1 |
可選 |
| RS232/RS485 轉換器 |
1 |
可選 |
| 串行線路 |
1 |
可選 |
|
組成原理
1. 結構組成 |
| 閱讀器主要由無線接收器、天線、數據處理模塊等功能模塊組成。閱讀器通信線路斷開，閱讀器仍可按中心站的定義獨立工作，將各種數據信息存在閱讀器中。 |
| 2. 工作原理 |
| 有源標識卡不斷主動向外發出無線電信號（1秒鐘發送3次，該發送功率可以根據用戶要求進行修改），並且能夠傳很遠的距離，該無線信號是有編碼的，每個標識卡的編碼是唯一的。標識卡發出的無線信號如果是在閱讀器的有效測量距離內，則該無線信號通過閱讀器上的天線被閱讀器接收並解碼，然後可以通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/ Wiegand-34/USB/GPRS接口將信息發送給管理系統或其他監控系統。 |
| 使用注意事項 |
1.ZT-CMS系列閱讀器一般通過RS485(或RS232)數據接口與控制器或計算機連接，進行數據交換。閱讀器既可以主動也可以被動對電子標籤進行讀取操作，我們會向客戶提供SDK開發包，用戶可以做應用軟件的開發。
2.使用閱讀器配套的SDK軟件，調用API函數對閱讀器進行操作。ZT-CMS系列閱讀器與PC機具體的RS485（或RS232）通信協議（含命令包格式、返回包格式、錯誤代碼約定、協議使用等）、SDK軟件（含組成、數據定義、函數定義等）的使用以及標籤內存的分配等內容，請參閱配套光盤的相關內容。
3.閱讀器工作溫度為：-40℃～+80℃。因此，在寒冷的地區和季節使用本閱讀器時，應該注意在閱讀器正式使用前20分鐘提前開機預熱，以確保閱讀器的正常運行。
4.當閱讀器在讀取標籤時會向外輻射微波功率，此時人員無須與其保持一定距離，因為本閱讀器採用超低功耗，對人體無輻射作用，更健康、更安全。
5.建議測試時，在閱讀器前方至少50米之內不要有任何物體遮擋；持卡時，請將手指接觸卡的兩邊邊緣，面對線極化天線時，應該根據相應極化方向水平或垂直持卡，以保證閱讀效果。
6.安裝時，請嚴格按照我們的使用說明書來安裝，以保證良好的讀寫效果。
7.要求使用我們的電源適配器。 |
| 應用領域 |
停車場；
車輛免伸手（Hand Free）出入控制；
家校通系統 校訊通系統；
隧道人員安裝管理系統；
礦山井下人員定位管理系統；
部隊涉密資產管理系統；
機動車電子牌照自動識別系統；
公交車進出站「標桿」自動管理系統；
企事業單位人員出入自動考取系統；
倉庫物品出入管理；
倉庫電力設備巡檢；
海運、水運、公路和鐵路中的集裝箱運輸；
其它遠距離自動識別系統 。 |
