當前位置:首頁 > 產品展示 > 2.45GHz讀寫器 > ZT-CMS-M2000
0

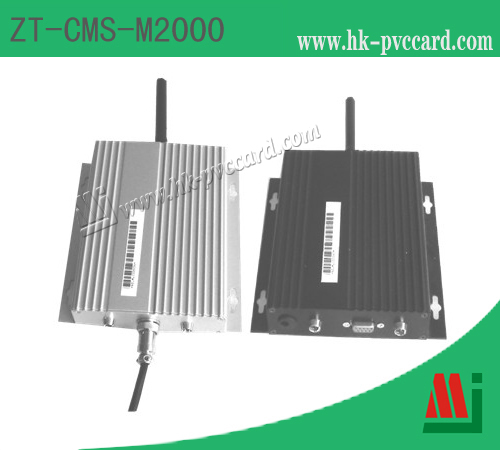

  型號: ZT-CMS-M2000 (全向遠距離閱讀器)



line
型號: ZT-CMS-M2000 (全向遠距離閱讀器)
line

產品型號
ZT-CMS-M2000
產品說明
ZT-CMS-M2000 全向閱讀器具備的優越抗干擾和防雷設計,既能用於一般的生活環境,也能完全適應工業環境要求,可以很輕鬆的對多種電子標籤進行「讀寫」操作,完全滿足客戶對RFID產品的一般需求。無需開外殼,可直接通過發命令的方式調節距離。

該閱讀器由9~12V的直流供電,性能穩定、工作可靠,信號傳輸能力強,使用壽命長達15年,能夠滿足惡劣的工業環境。

ZT-CMS-M2000 閱讀器的領先技術、全工業性設計和出眾的性價比使得其在車輛、 物流和人員追蹤識別等領域具有優秀的競爭優勢,並為客戶創造新的價值。

閱讀器的組成包括:無線接收單元,數據處理模塊,直流電源,天線。

下載: ZT-CMS-M2000 簡介文件
技術參數
   1.工作環境
1)抗干擾和防雷設計,滿足工業環境要求。
2). 使用溫度:-40℃~+80℃。
3). 保存溫度:-60℃~+80℃。
4)抗電磁干擾:10V/m 0.1-1000MHz AM調幅電磁波。
主要注技術參數
     1. 電氣特徵
參數
規格
電 源
+9V到+12V DC(MAX 1000mA)
通信接口
TTL232/RS232/RS485/Wiegand-26/ Wiegand-34,波特率:2400-38400,通訊檢錯CRC16循環冗余校驗
可靠性
MTBF≥70000小時
使用壽命
15 年
    2. 微波鏈路特性
參數
規格
信號調製方式
GFSK
工作頻率
2.4 ~ 2.45 GHz
接收靈敏度
≤-93dBm(可用發命令的方式進行調整)
天線極化
垂直
識別範圍
全向識別(若需定向可選擇定向天線)
微波通訊距離
≤ 80M
微波通訊檢錯
CRC16循環冗余校驗
通訊加密
按客戶要求
位誤碼率/B.E.R
10-7
     3. 主要性能參數
> ZT-CMS-M2000 閱讀器是專用於RFID的識別和編程;
> 採用DC9V~12V/1000mA的供電可以同時識別200張卡;
> 識別的最遠距離是80m(正常的距離是0~50米,50~80米的距離要另外配置天線);
> 識別方向為全向/定向(由用戶自選);
> 能識別移動速度200公里/小時以內快速移動的電子標籤;
> 工作的頻率在2.4GHz-2.5GHz ISM微波段;
> 數據速率是1Mbps,射頻功率是-20dBm~0dBm且可調,最大峰值功率1毫瓦;
> 在-40℃-85℃的工作環境的接受靈敏度是-90dBm;
> 支持協議:用戶指定協議;
> 開發接口與其他設備連接是TTL232/RS232/RS485/Wiegand-26/ Wiegand-34,異步通訊速率2400BPS-38400BPS(訂貨前請指定好接口方式);
> 通過發命令的方式調節閱讀器的接收距離 。
     4. 產品特徵
> 支持TTL232/RS232/RS485/Wiegand-26/ Wiegand-34方式與上位機通訊;
> 加密計算與認證,確保數據安全,防止鏈路竊聽與數據破解;
> 使用頻道隔離技術,多個設備互不干擾;
> 先進的防碰撞技術,支持多標籤讀寫;
> 可配置微波模塊工作方式,發射功率可調;
> 可兼容客戶提供的卡。
技術說明
ZT-CMS-M2000 全向閱讀器是為工業環境而設計的防干擾防雷的安全型結構,外殼是鋁制材料,顏色一般為黑色(可調),閱讀器重量為0.5千克,尺寸為158*146*35mm。安裝方式,採用將閱讀器平放或者掛在牆上及其它標桿上。
  1. 讀頭的接線說明

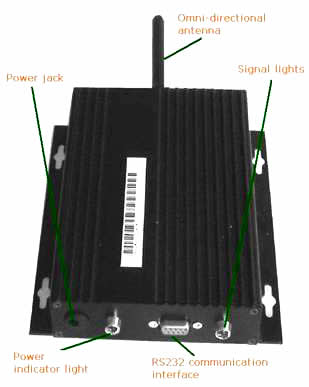

                                             RS232 接口
A.
接天線。在閱讀器的天線接頭接上天線,有全向天線和定向天線可供選擇。
B.
電腦與閱讀器的連接。利用串口線,一端接到電腦主機上,一端接到閱讀器的RS232接口上。
C.
接通電源。通過電源插孔接上9~12V的直流穩壓電源(注意:電源是內正外負,千萬不要接反,否則可能會導致產品損壞)
D.
當接通電源時,閱讀器上的電源指示燈會亮,而且是長亮。若在閱讀器的識別範圍內沒有有源電子標籤,即閱讀器沒有識別對像時,閱讀器的信號指示燈也會長亮;若在其識別範圍內存在有源電子標籤,則信號指示燈會不停的閃爍,同時閱讀器會發出聲響。
E.
各部分都連接好之後,閱讀器便能讀到其識別範圍內的電子標籤內的數據信息,此時,通過我公司提供的配套軟件就可以瀏覽到這些信息,從而實現監控、考勤、跟蹤、定位、管理等功能。

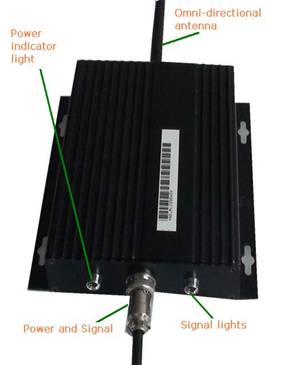

                                             RS485 接口

棕色: 電源正極
黑色: 電源負極
黃色: RS485A
藍色: RS485B
A.
接天線。在閱讀器的天線接頭接上天線,有全向天線和定向天線可供選擇
B.
電腦與閱讀器連接。利用串口線和RS232-RS485轉換器,串口線一端接到電腦主機上,一端接到轉換器與之匹配的端口上,轉換器的另一端上有黃色和藍色兩根引線,它們分別與RS485接口線內部的黃、藍兩條信號線相對應連接,即連接RS485A和RS485B。
C.
接通電源。RS485接口線內的另外兩根線是電源線,棕色是電源正極,黑色是電源負極,通過電源插孔接上9~12V的直流穩壓電源(注意:電源是內正外負,千萬不要接反,否則可能會導致產品損壞)
D.
當接通電源時,閱讀器上的電源指示燈會亮,而且是長亮。若在閱讀器的識別範圍內沒有有源電子標籤,即閱讀器沒有識別對像時,閱讀器的信號指示燈也會長亮;若在其識別範圍內存在有源電子標籤,則信號指示燈會不停的閃爍,同時閱讀器會發出聲響。
E.
各部分都連接好之後,閱讀器便能讀到其識別範圍內的電子標籤內的數據信息,此時,通過我公司提供的配套軟件就可以瀏覽到這些信息,從而實現監控、考勤、跟蹤、定位、管理等功能。
  2.主要功能說明
ZT-CMS-M2000 通用閱讀器主要實現的功能有:
1). 設備工作狀態指示
2). 能夠正確、快速讀取與其匹配的有源電子標籤
3). 讀到標籤內的信息後先保存到閱讀器中,掉電後會丟失。
4). 讀到標籤後能夠通過指示燈、蜂鳴器、狀態信號燈來通知用戶
5). 讀到標籤後能夠通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/ Wiegand-34/USB/GPRS方式傳送到上位機(用戶可以配置不同的轉換器)
6). RS232、RS485通信速率可以設置
7). 讀取標籤的距離可以設置
8). 讀取同一張標籤的間隔時間是可以設置
9). 標籤主動上傳的速度是可以設置
  3. 產品列表
名稱 數量 備註
ZT-CMS-M2000 全向遠距離閱讀器 1
電源適配器 1(韋根產品不提供)
全向天線 1
支架 1
定向天線 1 可選
RS232/RS485 轉換器 1 可選
串行線路 1 可選
  4. 天線匹配
全向天線 定向天線 天線電纜
備註:可根據使用要求的不同,採用不同極化方向及增益的天線。
 組成原理
  1. 結構組成
閱讀器主要由無線接收器、天線、數據處理模塊等功能模塊組成。閱讀器通信線路斷開,閱讀器仍可按中心站的定義獨立工作,將各種數據信息存在閱讀器中。
  2. 工作原理
有源標識卡不斷主動向外發出無線電信號(1秒鐘發送3次,該發送功率可以根據用戶要求進行修改),並且能夠傳很遠的距離,該無線信號是有編碼的,每個標識卡的編碼是唯一的。標識卡發出的無線信號如果是在閱讀器的有效測量距離內,則該無線信號通過閱讀器上的天線被閱讀器接收並解碼,然後可以通過TTL232/RS232/RS485/CAN總線/以太網/Wiegand-26/ Wiegand-34/USB/GPRS接口將信息發送給管理系統或其他監控系統。
 使用注意事項
1.ZT-CMS系列閱讀器一般通過RS485(或RS232)數據接口與控制器或計算機連接,進行數據交換。閱讀器既可以主動也可以被動對電子標籤進行讀取操作,我們會向客戶提供SDK開發包,用戶可以做應用軟件的開發。
2.使用閱讀器配套的SDK軟件,調用API函數對閱讀器進行操作。ZT-CMS系列閱讀器與PC機具體的RS485(或RS232)通信協議(含命令包格式、返回包格式、錯誤代碼約定、協議使用等)、SDK軟件(含組成、數據定義、函數定義等)的使用以及標籤內存的分配等內容,請參閱配套光盤的相關內容。
3.閱讀器工作溫度為:-40℃~+80℃。因此,在寒冷的地區和季節使用本閱讀器時,應該注意在閱讀器正式使用前20分鐘提前開機預熱,以確保閱讀器的正常運行。
4.當閱讀器在讀取標籤時會向外輻射微波功率,此時人員無須與其保持一定距離,因為本閱讀器採用超低功耗,對人體無輻射作用,更健康、更安全。
5.建議測試時,在閱讀器前方至少50米之內不要有任何物體遮擋;持卡時,請將手指接觸卡的兩邊邊緣,面對線極化天線時,應該根據相應極化方向水平或垂直持卡,以保證閱讀效果。
6.安裝時,請嚴格按照我們的使用說明書來安裝,以保證良好的讀寫效果。
7.要求使用我們的電源適配器。
 應用領域
停車場;
車輛免伸手(Hand Free)出入控制;
家校通系統;
校訊通系統;
機動車電子牌照自動識別系統;
公交車進出站「標桿」自動管理系統;
重要會議和活動的人員會議報道系統
企事業單位人員出入自動考取系統;
城市寵物追蹤和管理;
野生動物追蹤和管理;
動物園管理;
倉庫物品出入管理;
倉庫電力設備巡檢;
燃氣管線、變壓設備智能檢修;
高附加值產品追蹤;
工廠生產線工序管理;
倉儲托盤等容器追蹤和管理;
海運、水運、公路和鐵路中的集裝箱運輸。
